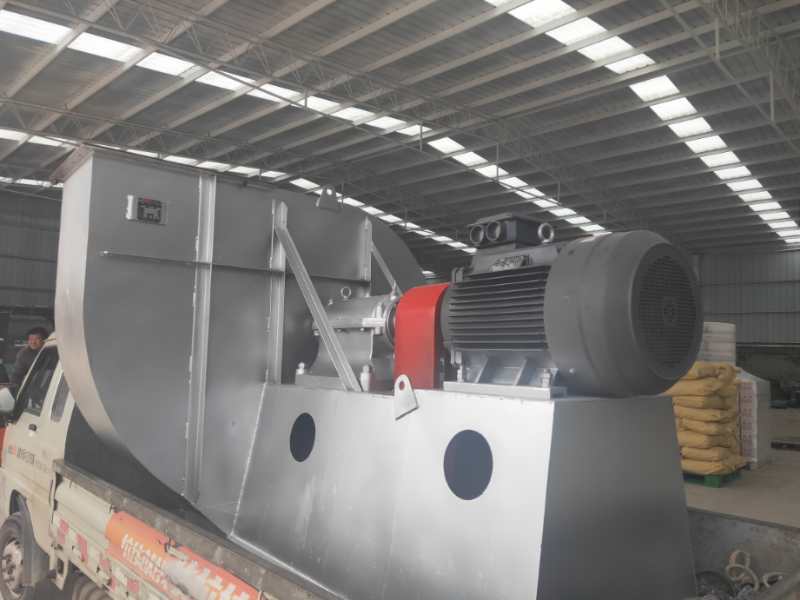

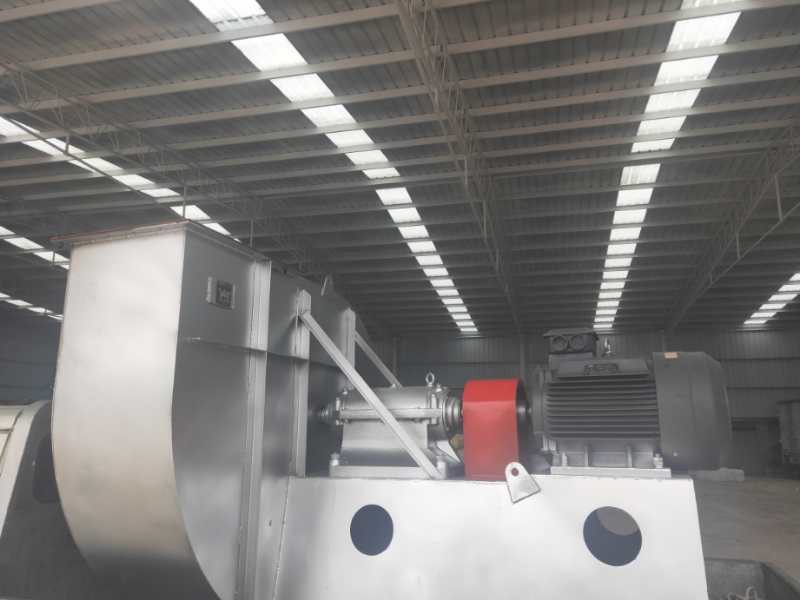

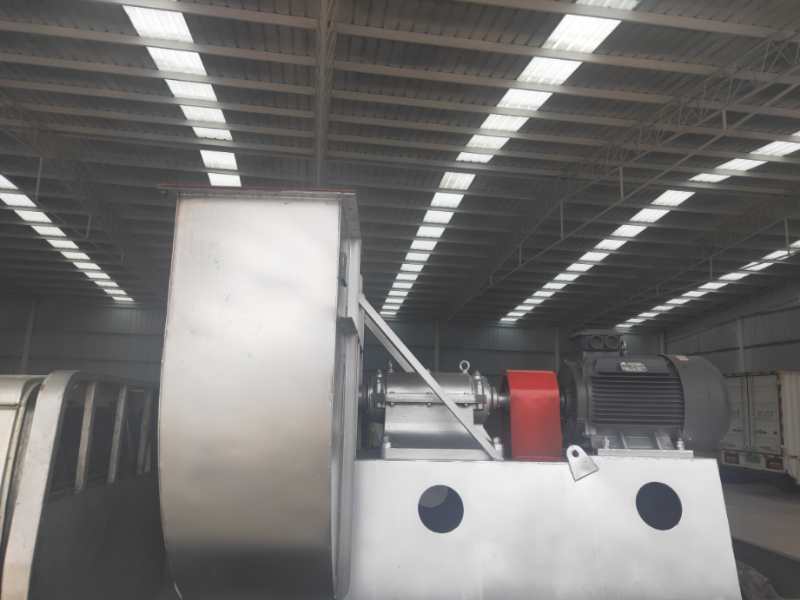

不锈钢离心风机

不锈钢离心风机

  • 所属分类:不锈钢离心风机
  • 浏览次数:
  • 发布日期:2020-12-02 19:12:00
  • 产品概述
  • 性能特点
  • 技术参数

  用途

  4-72型离心通风机主要用途是为一般工厂及大型建筑物的室内通风换气或输送空气及其它不自燃、不易爆、不挥发、对人体无害、对钢材无腐蚀性之气体。但输送的气体不得含粘性物质,所含尘土及硬质颗粒物不大于150mg/m3,气体温度不得超过80℃。也可根据客户需求,定做不锈钢、钛钢、耐磨钢板、碳钢衬塑、衬胶、PVC、衬耐磨陶瓷等材质,把风机制作成不锈钢风机、防腐风机、高温风机、耐磨风机、塑料风机、玻璃钢风机、防爆风机,使使用范围大大提高。

  4-72型离心通风机在我国是使用最早的风机,然而也是使用最普通的风机,从高层建筑到地下铁道,从锅炉鼓风到厂房换气,从北部边疆到南海之滨,从西部高原到东部边垂,随处可见。

  型式

  从电机一端正视,凡叶轮按顺时针方向旋转者均称“右旋风机”,以“右”表示,反之则均称之为“左旋风机”,以左表示。

  风机的出风口位置以机壳的出风口角度表示,4-72型风机No2.8~6在出厂时均做成一种型式,使用单位根据要求再安装成所需要的位置,订货时无须注明。其中:No2.8出风口位置调整范围是0°~225°,间隔是45°;No3.2~6出风口调整范围是0°~225°,间隔是22.5°;No8~12出风口调整范围是0°~225°,间隔是45°;No16、20出风口角度制成固定的0°、90°、180°三种,不能调整,订货时需注明。

  风机的传动方式有A、B、C、D四种:No2.8~5采用A式传动,No6既有A式传动又有C式传动,No8~12采用C、D式两种传动方式,No16~20采用B式传动。

  如上述机号、传动方式、出口角度不能适应您的生产需要,我厂有能力为您改造或设计,直至您满意为止。

  结构

  本风机No2.8A~6A主要由叶轮、机壳、进风口、电机等部分组成,No6C和No8~20除具有上述结构外,还有传动部分。

  叶轮-由10个后倾机翼型叶片、曲线型轮盖和平板后盘组成,经动静平衡校正和超速运转实验,效率高,运转平稳可靠,空气性能良好。

  机壳-用普通钢板焊接成蜗壳形整体。

  进风口-制成整体结构,装于风机一侧,与轴向平行的截面为曲线形状,作用是能使气流顺畅进入叶轮,且损失较小。

  传动-由主轴、轴承箱、滚动轴承、皮带轮或联轴器组成。


  安装与使用

  在安装前首先应准备好安装所需材料和工具,对风机各部机件进行全面检查,对叶轮、机壳、主轴和轴承等机件更应特别细致检查,如发现损伤、应予修复,然后用煤油清洗轴承箱内部。

  在进行安装操作过程中必须注意下列三点:

  1、在一些接合面上,为了防止生锈,减少拆卸困难,应涂上一层润滑油或机械

  油。

  2、在上接合面的螺栓时,如有定位销钉应先上好销钉,再拧紧螺栓。

  3、检查机壳内及其它壳体内部,不应有掉入和遗留的工具或杂物。

  安装要求:

  1、安装风机时,输气管道的重量不应加在机壳上,按图纸校正进风口与叶轮的

  轴向和径向间隙尺寸,且保持轴的水平位置。

  2、安装进风口管道时,可以直接利用进风口本身的螺栓联接,此时进风口的固

  定是靠三个沉头螺钉。

  3、出风口被安装成某一角度时,后盘适当旋转使标牌在水平位置,其中No8-12

  角钢法兰面应保持水平。

  4、安装No8-12D式风机时,利用千分表和塞尺,测量风机主轴和电机轴的同轴

  度及联轴器两端平行度,两轴同轴度允差为0.05mm,联轴器端面平行度允差为0.1mm。

  5、风机安装后,用手试拨转子,检查是否有过紧或刮蹭等现象,接线是否正确,

  其它保险设施是否完善,转动部分或进出方向是否人已离开,在确保安全后方可进行试运转。

  6、电机安装后,安装皮带轮或联轴器防护罩,如进气口处不接管道时,也需加

  防护网或其它安全装置(用户自备),其它部件照图安装。

  由于风机主轴转数n与内功率N之间有如下关系:

  =

  因此在电机容量不改变时,主轴转速不宜更改,若主轴转速增大,电机有过

  负荷被烧之险。

  风机所配电机功率,系指在特定工况下,正常功耗加上机械损失和应有的储

  备量而言,并非出风口全开需功率。如风机出口或入口不接管道或未加外界阻力而进行空转,则电机亦有被烧之险。为安全起见,应在风机的出口或入口管路中添加阀门,起动时将其关闭,运转后再将阀门逐渐慢慢开启,直至规定工况为止,并注意电机的电流是否超标。

  维      护

  1、定期清除风机及输气管道内的灰尘、污垢及水等杂质,并防止生锈。

  2、风机修理时必须先断电停机,不允许在运转中进行,开关应由专人

  监护,以防中途送电。

  3、对温度计及油标的灵敏性应定期检查。

  4、除每次拆修后应更换润滑油外,还应定期更换润滑油。

  5、每次维修前后均应仔细记录、清点、核对工具及原材料数量,以防遗忘

  在风机及管道内部。

  6、风机试车时进出口方向十米之内不许站人。

  7、安装、维修及试车时严禁无关人员在场围观。

  故 障 及 原 因

  风机的主要故障有:

  一、轴承箱振动剧烈。

  1、风机轴与电机轴不同心,联轴器歪斜。

  2、机壳或进风口与叶轮摩擦。

  3、基础的刚度不够或不牢固。

  4、叶轮铆钉松动或轮盘变形。

  5、叶轮轴盘与轴松动,联轴器螺栓松动。

  6、机壳与支架、轴承箱与支架、轴承箱与座等联接螺栓松动。

  7、风机进、出口管道安装不良,产生振动。

  8、转子不平衡。

  9、管见过细,风速过快。

  二、轴承温升过高。

  1、轴承箱振动剧烈。

  2、润滑脂质量不良、变质或填充过多、含有灰尘、砂粒、污垢等杂质。

  3、轴承箱盖、座联接螺栓之紧力过大或过小。

  4、轴与滚动轴承安装歪斜,前后两轴承不同心。

  5、滚动轴承损坏。

  三、电动机电流过大和温升过高。

  1、开车时进气管道内闸门或节流阀未关严。

  2、流量超过规定值或风管漏气。

  3、风机输送的气体中含粘性物质或气温太低,气体密度太大。

  4、电机输入电压过低或电源单相断电。

  5、联轴器联接不正,皮圈过紧或间隙不匀。

  6、受轴承箱振动剧烈的影响。

  7、受并联风机工作情况恶化或发生故障的影响。

  四、皮带滑下

  两皮带轮应该相对应的槽没对正。

  五、皮带跳动

  两皮带轮距离较近或皮带过长。

  订 货 须 知

  订货时必须注明风机的机号、风量、压力、出风口角度、旋转方向以及电动机型号功率、转速等。


4-72No2.8A、3.2A、3.6A离心通风机性能与选用件表

机号

传动方式

转速r/min

序号

流量m3/h

全压Pa

内效率%

内功率KW

所需功率KW

电动机

地脚螺栓GB799-76

(4个)

螺母GB6170-85(4个)

垫圈GB96-85(4个)

型号

功率KW

2.8

A

2900

1

2

3

4

5

6

7

8

1131

1310

1480

1659

1828

2007

2177

2356

994

966

933

887

835

770

702

606

69.3

73.2

75.5

76.8

76.9

75.6

73.2

69.3

0.45

0.48

0.51

0.53

0.55

0.57

0.58

0.57

0.67

0.72

0.71

0.74

0.77

0.79

0.81

0.80

Y90S-2(B35)

1.5

M8×220

M8

8

3.2

A

2900

1

2

3

4

5

6

7

8

1688

1955

2209

2476

2729

2996

3250

3517

1300

1263

1220

1160

1091

1006

918

792

69.3

73.2

75.5

76.8

76.9

75.6

73.2

69.3

0.88

0.93

0.99

1.03

1.07

1.10

1.13

1.11

1.23

1.31

1.38

1.34

1.39

1.43

1.47

1.45

Y90L-2(B35)

2.2

M8×220

M8

8

3.2

A

1450

1

2

3

4

5

6

7

8

844

978

1104

1238

1365

1498

1625

1758

324

315

304

289

272

251

229

198

69.3

73.2

75.5

76.8

76.9

75.6

73.2

69.3

0.11

0.12

0.12

0.13

0.13

0.14

0.14

0.14

0.16

0.17

0.19

0.19

0.20

0.21

0.21

0.21

Y90S-4(B35)

1.1

M8×220

M8

8

3.6

A

2900

1

2

3

4

5

6

7

8

2664

3045

3405

3786

4146

4527

4887

5268

1578

1531

1481

1419

1343

1256

1144

989

74.2

77.8

80.3

82.1

82.6

81.8

79.5

74.3

1.56

1.65

1.73

1.81

1.86

1.92

1.95

1.94

2.03

2.15

2.25

2.35

2.42

2.50

2.53

2.52

Y100L-2(B35)

3

M10×220

M10

10

4-72No3.6A、4A、4.5A离心通风机性能与选用件表

机号

传动方式

转速r/min

序号

流量m3/h

全压Pa

内效率%

内功率KW

所需功率KW

电动机

地脚螺栓GB799-76

(4个)

螺母GB6170-85(4个)

垫圈GB96-85(4个)

型号

功率KW

3.6

A

1450

1

2

3

4

5

6

7

8

1332

1522

1703

1893

2073

2263

2444

2634

393

381

369

353

335

313

285

247

74.2

77.8

80.3

82.1

82.6

81.8

79.5

74.3

0.20

0.21

0.22

0.23

0.23

0.24

0.24

0.24

0.29

0.31

0.33

0.34

0.35

0.36

0.36

0.36

Y90S-4(B35)

1.1

M8×220

M8

8

4

A

2900

1

2

3

4

5

6

7

8

4012

4506

4973

5468

5962

6457

6924

7419

2014

1969

1915

1830

1723

1606

1459

1320

77

80.3

82.5

84.1

84.6

83.7

81.4

77.5

2.89

3.05

3.18

3.28

3.35

3.42

3.43

3.49

3.47

3.66

3.82

3.94

4.02

4.11

4.11

4.19

Y132S1-2(B35)

5.5

M10×220

M10

10

4

A

1450

1

2

3

4

5

6

7

8

2006

2253

2487

2734

2981

3228

3462

3709

501

490

476

455

429

100

363

329

77

80.3

82.5

84.1

84.6

83.7

81.4

77.5

0.36

0.38

0.40

0.41

0.42

0.43

0.43

0.44

0.54

0.57

0.60

0.62                0.63

0.64

0.64

0.66

Y90S-4(B35)

1.1

M8×220

M8

8

4.5

A

2900

1

2

3

4

5

6

7

8

5712

6416

7081

7785

8489

9194

9859

10562

2554

2497

2428

2320

2184

2036

1849

1673

77

80.3

82.5

84.1

84.6

83.7

81.4

77.5

5.21

5.49

5.74

5.92

6.04

6.17

6.17

6.30

6.00

6.32

6.60

6.81

6.95

7.09

7.10

7.24

Y132S2-2(B35)

7.5

M10×220

M10

10

4-72No4.5A、5A、7.5A离心通风机性能与选用件表

机号

传动方式

转速r/min

序号

流量m3/h

全压Pa

内效率%

内功率KW

所需功率KW

电动机

地脚螺栓GB799-76

(4个)

螺母GB6170-85(4个)

垫圈GB96-85(4个)

型号

功率KW

4.5

A

1450

1

2

3

4

5

6

7

8

2856

3208

3540

3893

4245

4597

4929

5281

634

620

603

577

543

506

460

416

77

80.3

82.5

84.1

84.6

83.7

81.4

77.5

0.65

0.69

0.72

0.74

0.76

0.77

0.77

0.79

0.91

0.96

1.00

1.04

1.06

1.08

1.08

1.10

Y90S-4(B35)

1.1



M8×220

M8

8

5

A

2900

1

2

3

4

5

6

7

8

7728

8855

9928

11054

12128

13255

14328

15455

3187

3145

3074

2962

2792

2567

2335

2019

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

8.72

9.35

9.90

10.47

10.82

11.07

11.22

11.09

10.02

10.76

11.39

12.04

12.44

12.72

12.90

12.75

Y160M2-2(B35)

15

M12×300

M12

12

7.5

A

1450

1

2

3

4

5

6

7

8

7086

8099

9111

10123

11136

12148

13160

14173

1907

1883

1862

1819

1749

1634

1489

1324

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

5.06

5.46

5.88

6.28

6.65

6.92

7.13

7.32

6.33

6.83

7.35

7.85

8.31

8.65

8.91

9.15

Y160M-4

11

M14×350

M14

14

6

A

1450

1

2

3

4

5

6

7

8

6677

7650

8578

9551

10478

11452

12379

13353

1139

1124

1099

1059

999

919

836

724

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

2.71

2.91

3.08

3.26

3.36

3.44

3.49

3.45

3.25

3.49

3.70

3.91

4.04

4.13

4.19

4.14

Y112M-4(B35)

4

M10×220

M10

10

4-72No6A、6D、8D离心通风机性能与选用件表

机号

传动方式

转速r/min

序号

流量m3/h

全压Pa

内效率%

内功率KW

所需功率KW

电动机

地脚螺栓GB799-76

(4个)

螺母GB6170-85(4个)

垫圈GB96-85(4个)

型号

功率KW

6

A

960



1

2

3

4

5

6

7

8

4420

5065

5679

6324

6938

7582

8196

8841

498

492

481

463

437

402

366

317

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

0.79

0.84

0.89

0.94

0.98

1.00

1.01

1.00

1.10

1.18

1.25

1.32

1.37

1.40

1.32

1.30

Y100L-6(B35)



1.5

M10×220

M10

10



机号

传动方式

转速r/min

序号

流量m3/h

全压Pa

内效率%

内功率KW

所需功率KW

电动机

联轴器(1套)GB4323-84(ST0103)

地脚螺栓GB799-76(4个)

螺母GB6170-85(4个)

垫圈GB96-85(4个)

型号

功率KW

6

D

1450

1

2

3

4

5

6

7

8

6677

7650

8578

9551

10478

11452

12379

13353

1139

1124

1099

1059

999

919

836

724

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

2.71

2.91

3.08

3.26

3.36

3.44

3.49

3.45

3.32

3.56

3.77

3.99

4.12

4.21

4.27

4.22

Y112M-4

4



TL6

(28×62)/(48×112)

(145-48×28 )

M10×220

M10

10

6

D

960

1

2

3

4

5

6

7

8

4420

5065

5679

6324

6938

7582

8196

8841

498

492

481

463

437

402

366

317

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

0.79

0.84

0.89

0.94

0.98

1.00

1.01

1.00

1.12

1.21

1.28

1.35

1.39

1.32

1.34

1.33

Y100L-6

1.5

TL6

(28×62)/(48×112)

(145-48×28 )

M10×220

M10

10

8

D

1450

1

2

3

4

56

7

15826

18134

20332

22640

24838

27146

29344

2032

2005

1960

1888

1781

1638

1490

77.6

81.8

84.7

86

86.1

84.6

82.1

11.42

12.26

12.98

13.72

14.18

14.50

14.71

13.41

14.39

15.23

16.1

16.64

17.02

17.26

Y180M-4

18.5

TL8

(48×112)/(65×142)

(200-65×48)

M12×300

M12

12

4-72-No8D、10D离心通风机性能与选用件表

机号

传动方式

转速r/min

序号

流量m3/h

全压Pa

内效率%

内功率KW

所需功率KW

电动机

联轴器(1套)GB4323-84(ST0103)

地脚螺栓GB799-76(4个)

螺母GB6170-85(4个)

垫圈GB96-85(4个)

型号

功率KW

8

D

960

1

2

3

4

5

6

7

10478

12006

13461

14989

16444

17972

19428

887

875

856

825

778

715

651

77.6

81.8

84.7

86

86.1

84.6

82.1

3.32

3.56

3.77

3.98

4.11

4.21

4.27

4.06

4.36

4.61

4.88

5.04

5.15

5.23

Y132M2-6

5.5

TL8

(38×82)/(65×142)

(200-65×38)

M10×220

M10

10

8

D

730

1

2

3

4

5

6

7

7968

9130

10236

11398

12504

13666

14773

512

506

494

476

449

413

376

77.6

81.8

84.7

86

86.1

84.6

82.1

1.46

1.56

1.66

1.75

1.81

1.85

1.88

1.93

2.08

2.20

2.32

2.4

2.45

2.49

Y132M-8

3

TL8

(38×82)/(65×142)

(200-65×38)

M10×220

M10

10

10

D

1450

1

2

3

4

5

6

40441

44026

47611

50680

53664

56605

3202

3159

3032

2884

2722

2532

86.7

88.7

89

88.2

86.6

84.2

41.00

43.07

44.59

45.58

46.40

46.86

48.12

50.53

52.33

53.49

54.45

54.98

Y250M-4

55

TL8

(65×142)/(65×142)

(200-65×65)

M20×500

M20

20

10

D

960

1

2

3

4

5

6

26775

29148

31521

33554

35529

37476

1395

1376

1321

1257

1187

1104

86.7

88.7

89

88.2

86.6

84.2

11.9

12.50

12.94

13.23

13.47

13.60

13.96

14.67

15.18

15.52

15.80

15.96

Y200L1-6

18.5

TL8

(55×112)/(65×142)

(200-65×55)

M16×400

M16

16





4-72-No10D、12D、6C离心通风机性能与选用件表

机号

传动方式

转速r/min

序号

流量m3/h

全压Pa

内效率%

内功率KW

所需功率KW

电动机

联轴器(1套)GB4323-84(ST0103)

地脚螺栓GB799-76(4个)

螺母GB6170-85(4个)

垫圈GB96-85(4个)

型号

功率KW

10

D

730

1

2

3

4

5

6

20360

22164

23969

25515

27017

28497

805

794

762

725

685

637

86.7

88.7

89

88.2

86.6

84.2

5.23

5.50

5.69

5.82

5.92

5.98

6.14

6.45

6.68

6.82

6.95

7.02

Y160L-8

7.5

TL8

(42×112)/(65×142)

(200-65×42)

M12×300

M12

12

12

D

960

1

2

3

4

56

46267

50368

54469

57981

61395

64759

2013

1986

1906

1814

1712

1593

86.7

88.7

89

88.2

86.6

84.2

29.61

31.10

32.20

32.91

33.51

33.84

34.75

36.49

37.79

38.62

39.32

39.71

Y280S-6



45

TL8

(75×142)/(75×142)

(240-75×75)

M20×500

M20

12

12

D

730

1

2

3

4

5

6

35182

38301

41419

44090

46685

49244

1160

1145

1099

1046

987

919

86.7

88.7

89

88.2

86.6

84.2

13.02

13.67

14.16

14.47

14.73

14.88

15.28

16.05

16.61

16.98

17.29

17.46

Y225S-8

18.5

TL8

(60×142)/(75×142)

(240-75×60)

M16×400

M16

16

4-72-No6C离心通风机性能与选用件表

转速r/min

序号

流量m3/h

全压Pa

内效率%

内功率KW

所需功率KW

电动机

三角带

主轴皮带轮

电机皮带轮

电机导轨部

型号

功率KW

型号

根数

内周长(mm)

代号

代号

代号(2套)

2240

1

2

3

4

5

6

7

8

10314

11818

13251

14755

16187

17692

19124

20628

2734

2698

2637

2541

2396

2202

2004

1733

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

10.00

10.73

11.35

12.00

12.41

12.69

12.87

12.71

12.10

12.98

13.74

14.53

15.02

15.36

15.57

15.39

Y160L-4

15

B

5

2240

48-B5-240

42-B5-370

3912-014

4-72-No6C离心通风机性能与选用件表

转速r/min

序号

流量m3/h

全压Pa

内效率%

内功率KW

所需功率KW

电动机

三角带

主轴皮带轮

电机皮带轮

电机导轨部

型号

功率KW

型号

根数

内周长(mm)

代号

代号

代号(2套)

2000

1

2

3

4

5

6

7

8

9209

10552

11831

13174

14453

15796

17075

18418

2176

2147

2099

2022

1907

1753

1595

1380

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

7.11

7.64

8.08

8.54

8.83

9.03

9.16

9.05

8.61

9.24

9.78

10.34

10.69

10.93

11.09

10.95

Y160M-4

11

B

3

2240

48-B3-240

42-B3-330

3912-014

4

48-B4-240

42-B4-330

1800

1

2

3

4

5

6

7

8

8288

9497

10648

11856

13008

14216

15367

16576

1760

1736

1697

1635

1542

1418

1291

1116

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

5.19

5.57

5.89

6.23

6.44

6.58

6.68

6.60

6.28

6.74

7.13

7.54

7.79

7.97

8.08

7.98

Y132M-4

7.5

B

2

2240

48-B2-240

38-B2-300

3912-014

1600

1

2

3

4

5

6

7

8

7367

8442

9465

10539

11562

12637

13660

14734

1389

1370

1339

1291

1217

1119

1019

881

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

3.64

3.91

4.14

4.37

4.52

4.62

4.69

4.63

4.60

4.94

5.23

5.53

5.71

5.84

5.92

5.85

Y132S-4

5.5

B

2

2240

48-B2-240

38-B2-270

3913-013

1250

1

2

3

4

5

6

7

8

5756

6595

7395

8234

9033

9873

10672

11511

846

835

816

786

742

682

621

537

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

1.74

1.86

1.97

2.09

2.16

2.20

2.34

2.21

2.38

2.55

2.49

2.63

2.72

2.79

2.82

2.79

Y100L2-4

3

B

2

2240

48-B2-240

28-B2-215

3912-013

4-72-No6C离心通风机性能与选用件表

转速r/min

序号

流量m3/h

全压Pa

内效率%

内功率KW

所需功率KW

电动机

三角带

主轴皮带轮

电机皮带轮

电机导轨部

型号

功率KW

型号

根数

内周长(mm)

代号

代号

代号(2套)

1120

1

2

3

4

5

6

7

8

5157

5909

6626

7378

8094

8846

9562

10314

679

670

655

631

595

547

498

431

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

1.25

1.34

1.42

1.50

1.55

1.59

1.61

1.59

1.71

1.83

1.94

2.05

2.12

2.17

2.20

2.17

Y100L1-4

2.2

A

2

2240

48-A2-240

28-A2-190

3912-013

1000

1

2

3

4

5

6

7

8

4605

5276

5916

6587

7227

7898

8538

9209

541

534

522

503

474

436

397

344

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

0.89

0.95

1.01

1.07

1.10

1.13

1.14

1.13

1.31

1.31

1.38

1.46

1.51

1.54

1.57

1.55

Y100L1-4

2.2

A

2

2240

48-A2-240

28-A2-170

3912-013

900

1

2

3

4

5

6

7

8

4144

4749

5324

5928

6504

7108

7684

8288

438

432

422

407

384

353

322

278

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

0.65

0.70

0.74

0.78

0.80

0.82

0.83

0.82

0.96

1.03

1.09

1.15

1.19

1.21

1.23

1.22

Y90L-4

1.5

A

2

2240

48-A2-240

28-A2-255

3912-013

800

1

2

3

4

5

6

7

8

3684

4221

4733

5270

5781

6319

6830

7367

346

341

334

322

303

279

254

220

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

0.46

0.49

0.52

0.55

0.57

0.58

0.59

0.58

0.72

0.72

0.76

0.81

0.83

0.85

0.86

0.85

Y90S-4

1.1

A

2

2240

48-A2-240

24-A2-140

3912-013



4-72-No8C离心通风机性能与选用件表

转速r/min

序号

流量m3/h

全压Pa

内效率%

内功率KW

所需功率KW

电动机

三角带

主轴皮带轮

电机皮带轮

电机导轨部


型号

功率KW

型号

根数

内周长(mm)

代号

代号

代号(2套)


1800

1

2

3

4

5

6

7

19646

22511

25240

28105

30834

33699

36427

3143

3101

3032

2920

2754

2531

2302

77.6

81.8

84.7

86

86.1

84.6

82.1

21.85

23.46

24.83

26.25

27.12

27.74

28.13

26.45

28.39

30.05

31.77

32.83

33.58

34.05

Y200L1-2

30

B

6

2800

65-B6-320

55-B6-200

3912-015


7

65-B7-320

55-B7-200


Y200L2-2

37


1600

1

2

3

4

5

6

7

17463

20010

22435

24982

27408

29954

32380

2478

2445

2390

2303

2171

1996

1816

77.6

81.8

84.7

86

86.1

84.6

82.1

15.35

16.47

17.44

18.43

19.05

19.49

19.76

18.58

19.94

21.10

22.31

23.06

23.59

23.92

Y180M-2

22

B

5

2240

65-B5-320

48-B5-175

3912-014


Y200L1-2

30

55-B5-175


1250

1

2

3

4

5

6

7

13643

15633

17527

19517

21412

23402

25297

1507

1487

1454

1401

1321

1215

1106

77.6

81.8

84.7

86

86.1

84.6

82.1

7.32

7.86

8.31

8.79

9.08

9.29

9.42

8.86

9.51

10.06

10.64

11.00

11.25

11.40

Y160M-4

11

B

3

2800

65-B3-320

42-B3-275

3912-014


1120

1

2

3

4

5

6

7

1222414007

15705

17487

19185

20968

22666

1209

1193

1166

1124

1060

975

887

77.6

81.8

84.7

86

86.1

84.6

82.1

5.26

5.65

5.98

6.32

6.53

6.68

6.78

6.37

6.84

7.24

7.65

7.91

8.09

8.20

Y132M-4

7.5

B

2

2800

65-B2-320

38-B2-250

3912-013


Y160M-4

11

42-B2-250

3912-014




4-72-No8C离心通风机性能与选用件表

转速r/min

序号

流量m3/h

全压Pa

内效率%

内功率KW

所需功率KW

电动机

三角带

主轴皮带轮

电机皮带轮

电机导轨部

型号

功率KW

型号

根数

内周长(mm)

代号

代号

代号(2套)

1000

1

2

3

4

5

6

7

10914

12506

14022

15614

17130

18721

20237

963

950

929

895

744

777

707

77.6

81.8

84.7

86

86.1

84.6

82.1

3.75

4.02

4.26

4.50

4.65

4.76

4.82

4.73

5.08

5.38

5.68

5.87

5.76

5.84

Y132S-4

5.5

B

2

2500

65-B2-320

38-B2-225

3912-013

Y132M-4

7.5

900

1

2

3

4

5

6

7

9823

11255

12620

14052

15417

16849

18213

779

769

752

725

683

629

572

77.6

81.8

84.7

86

86.1

84.6

82.1

2.73

2.93

3.10

3.28

3.39

3.47

3.52

3.45

3.70

3.92

4.14

4.28

4.38

4.44

Y112M-4

4

B

2

2240

65-B2-320

28-B2-200

3912-013

Y132S-4

5.5

38-B2-200

800

1

2

3

4

5

6

7

8732

10005

11217

12491

13704

14977

16190

615

607

594

572

540

496

452

77.6

81.8

84.7

86

86.1

84.6

82.1

1.92

2.06

2.18

2.30

2.38

2.44

2.47

2.42

2.60

2.75

2.91

3.01

3.08

3.12

Y100L2-4

3

B

2

2240

65-B2-320

28-B2-180

3912-013

710

1

2

3

4

5

6

7

7749

8880

9956

11085

12162

13292

14368

485

478

468

450

425

391

356

77.6

81.8

84.7

86

86.1

84.6

82.1

1.34

1.44

1.52

1.61

1.66

1.70

1.73

1.84

1.97

2.08

2.20

2.28

2.33

2.36

Y100L1-4

2.2

B

2

2240

65-B2-320

28-B2-160

3912-013

Y100L2-4

3

630



1

2

3

4

5

6

7

6876

7879

8834

9837

10791

11794

12749

381

376

368

355

334

308

280

77.6

81.8

84.7

86

86.1

84.6

82.1

0.94

1.01

1.06

1.13

1.16

1.19

1.21

1.38

1.38

1.46

1.54

1.59

1.63

1.65

Y100L1-4

2.2

B

2

2240

65-B2-320

28-B2-145

3912-013



4-72-No10C离心通风机性能与选用件表

转速r/min

序号

流量m3/h

全压Pa

内效率%

内功率KW

所需功率KW

电动机

三角带

主轴皮带轮

电机皮带轮

电机导轨部

型号

功率KW

型号

根数

内周长(mm)

代号

代号

代号(2套)

1250

1

2

3

4

5

6

34863

37953

41044

43690

46262

48797

2373

2341

2247

2138

2018

1877

86.7

88.7

89

88.2

86.6

84.2

26.27

27.59

28.57

29.20

29.73

30.02

31.80

33.40

34.58

35.35

35.99

36.34

Y225S-4

37

B

7

3550

65-B7-400

60-B7-345

3912-015

C

5

65-C5-400

60-C5-345

1120

1

2

3

4

5

6

31237

34006

36775

39146

41451

43722

1902

1877

1801

1714

1618

1505

86.7

88.7

89

88.2

86.6

84.2

18.90

19.85

20.55

21.00

21.38

21.59

22.87

24.02

24.87

25.43

25.89

26.14

Y200L-4

30

B

5

3150

65-B5-400

55-B5-310

3912-015

6

65-B6-400

55-B6-310

1000

1

2

3

4

5

6

27890

30363

32835

34952

37010

39038

1514

1494

1434

1364

1288

1199

86.7

88.7

89

88.2

86.6

84.2

13.45

14.13

14.63

14.95

15.22

15.37

16.28

17.10

17.70

18.10

18.43

18.60

Y180M-4

18.5

B

4

3150

65-B4-400

48-B4-275

3912-014

900

1

2

3

4

5

6

25101

27326

29551

31457

33309

35134

1225

1209

1161

1104

1042

970

86.7

88.7

89

88.2

86.6

84.2

9.81

10.30

10.66

10.90

11.10

11.20

11.87

12.47

12.91

13.19

13.43

13.56

Y160L-4

15

B

3

3150

65-B3-400

42-B3-250

3912-014

800

1

2

3

4

5

6

22312

24290

26268

27961

29608

31230

967

954

916

872

823

766

86.7

88.7

89

88.2

86.6

84.2

6.89

7.23

7.49

7.65

7.79

7.87

8.34

8.76

9.07

9.27

9.43

9.53

Y160M-4

11

B

3

2800

65-B3-400

42-B3-220

3912-014





4-72-No10C离心通风机性能与选用件表

转速r/min

序号

流量m3/h

全压Pa

内效率%

内功率KW

所需功率KW

电动机

三角带

主轴皮带轮

电机皮带轮

电机导轨部

型号

功率KW

型号

根数

内周长(mm)

代号

代号

代号(2套)

710

1

2

3

4

5

6

19802

21557

23313

24816

26277

27717

761

751

721

686

648

603

86.7

88.7

89

88.2

86.6

84.2

4.81

5.06

5.23

5.35

5.45

5.50

5.83

6.12

6.34

6.48

6.59

6.66

Y132M-4

7.5

B

2

2800

65-B2-400

38-B2-200

3912-013

630

1

2

3

4

5

6

17571

19128

20686

22019

23316

24594

599

591

568

540

510

475

86.7

88.7

89

88.2

86.6

84.2

3.36

3.53

3.66

3.74

3.81

3.84

4.25

4.46

4.62

4.72

4.81

4.85

Y132S-4

5.5

B

2

2800

65-B2-400

38-B2-175

3912-013

560

1

2

3

4

5

6

15618

17003

18387

19573

20725

21861

473

467

448

426

403

375

86.7

88.7

89

88.2

86.6

84.2

2.36

2.48

2.57

2.63

2.67

2.70

2.98

3.13

3.24

3.32

3.38

3.41

Y112M-4

4

B

2

2500

65-B2-400

28-B2-155

3912-013

500

1

2

3

4

5

6

13945

15181

16417

17476

18505

19519

377

372

357

340

321

299

86.7

88.7

89

88.2

86.6

84.2

1.68

1.77

1.83

1.87

1.90

1.92

2.30

2.42

2.50

2.56

2.40

2.43

Y100L2-4

3

B

2

2500

65-B2-400

28-B2-145

3912-013



4-72-No12C离心通风机性能与选用件表

转速r/min

序号

流量m3/h

全压Pa

内效率%

内功率KW

所需功率KW

电动机

三角带

主轴皮带轮

电机皮带轮

电机导轨部

型号

功率KW

型号

根数

内周长(mm)

代号

代号

代号(2套)

1120

1

2

3

4

5

6

53978

58763

63548

67645

71627

75552

2746

2710

2601

2474

2335

2172

86.7

88.7

89

88.2

86.6

84.2

47.02

49.38

51.13

52.27

53.21

53.73

56.92

59.78

61.90

63.27

64.41

65.04

Y280S-4

75

C

7

4000

75-C7-480

75-C7-370

3912-017

8

75-C8-480

75-C8-370

1000

1

2

3

4

5

6

48195

52467

56739

60397

63953

67457

2185

2156

2070

1969

1859

1729

86.7

88.7

89

88.2

86.6

84.2

33.47

35.15

36.40

37.20

37.88

38.25

40.51

42.55

44.06

45.03

45.85

46.30

Y225M-4

45

C

5

3550

75-C5-480

60-C5-325

3912-017

Y250M-4

55

6

75-C6-480

65-C6-325

900

1

2

3

4

5

6

43375

47220

51065

54357

57557

60712

1767

1744

1674

1593

1504

1399

86.7

88.7

89

88.2

86.6

84.2

24.40

25.62

26.53

27.12

27.61

27.88

29.53

31.02

32.12

32.83

33.42

33.75

Y250M-6

37

C

4

4000

75-C4-480

65-C4-450

3912-017

800

1

2

3

4

5

6

38556

41973

45391

48317

51162

53966

1395

1376

1321

1257

1187

1104

86.7

88.7

89

88.2

86.6

84.2

17.14

18.00

18.63

19.05

19.39

19.58

20.74

21.79

22.56

23.06

23.47

23.70

Y200L2-6

22

C

3

4000

75-C3-480

55-C3-400

3912-015

Y225M-6

30

60-C3-400

710

1

2

3

4

5

6

34218

37251

40284

42882

45406

47895

1097

1083

1040

989

934

869

86.7

88.7

89

88.2

86.6

84.2

11.98

12.58

13.03

13.32

13.56

13.69

14.50

15.23

15.77

16.12

16.41

16.57

Y200L1-6

18.5

C

2

3550

75-C2-480

55-C2-360

3912-015



4-72-No12C离心通风机性能与选用件表

转速r/min

序号

流量m3/h

全压Pa

内效率%

内功率KW

所需功率KW

电动机

三角带

主轴皮带轮

电机皮带轮

电机导轨部

型号

功率KW

型号

根数

内周长(mm)

代号

代号

代号(2套)

630

1

2

3

4

5

6

30362

3305435745

38050

40290

42498

863

852

818

778

735

684

86.7

88.7

89

88.2

86.6

84.2

8.37

8.79

9.10

9.30

9.47

9.56

10.13

10.64

11.02

11.26

11.46

11.58

Y180L-6

15

C

2

3550

75-C2-480

48-C2-310

3912-014

560

1

2

3

4

5

6

26989

29381

31774

33822

35813

37776

682

673

646

615

580

540

86.7

88.7

89

88.2

86.6

84.2

5.88

6.17

6.39

6.53

6.65

6.72

7.11

7.47

7.74

7.91

8.05

8.13

Y160M-6

7.5

C

2

3550

75-C2-480

42-C2-280

3912-014

Y160L-6

11

500

1

2

3

4

5

6

24097

26233

28369

30198

31976

33728

543

536

515

490

462

430

86.7

88.7

89

88.2

86.6

84.2

4.18

4.39

4.55

4.65

4.73

4.78

5.28

5.55

5.75

5.87

5.98

5.79

Y160M-6

7.5

C

2

3550

75-C2-480

55-C2-250

3912-014

450

1

2

3

4

5

6

21687

23610

25532

27178

28778

30356

440

434

417

397

374

348

86.7

88.7

89

88.2

86.6

84.2

3.05

3.20

3.32

3.39

3.45

3.49

3.85

4.05

4.19

4.28

4.36

4.40

Y132M1-6

4

C

2

3550

75-C2-480

38-C2-225

3912-013

Y132M2-6

5.5

400

1

2

3

4

5

6

19278

20986

22695

24158

25581

26983

347

343

329

313

296

275

86.7

88.7

89

88.2

86.6

84.2

2.14

2.25

2.33

2.38

2.42

2.45

2.71

2.84

2.94

3.01

3.06

3.09

Y132S-6

3

C

2

3150

75-C2-480

38-C2-200

3912-013








标签

上一篇:没有了
下一篇:不锈钢离心风机2020-12-02

最近浏览:


山东华洲风机有限公司

电话:0533-6062568

孟经理:18264316555

地址:山东省淄博市周村区南郊镇吴家村工业园

主营区域: 江苏 武汉 上海 北京 浙江
